聚氨酯发泡料是气雾技术和聚氨酯泡沫技术交叉结合的产物。它是一种将聚氨酯预聚物、发泡剂、催化剂等组分装填于耐压气雾罐中的特殊聚氨酯产品。当物料从气雾罐中喷出时，沫状的聚氨酯物料会迅速膨胀并与空气或接触到的基体中的水分发生固化反应形成泡沫。固化后的聚氨酯泡沫具有填缝、粘结、密封、隔热、吸音等多种效果，是一种环保节能、使用方便的建筑材料，可适用于各种保冷、保热、保温隔音。

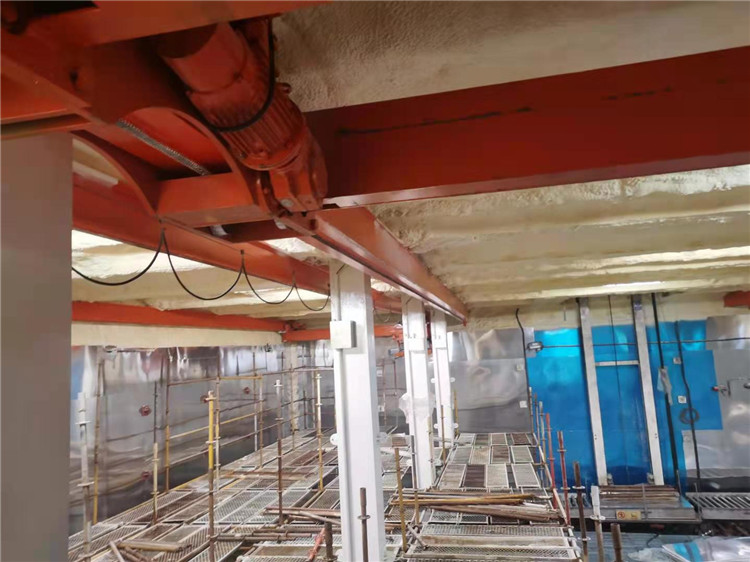

下面我们来了解一下聚氨酯发泡过程中常见的问题 

聚氨酯发泡过程中，出现泡沫收缩、酥脆、太软、烧心、开裂、冒烟、脱落、塌泡、泡沫孔粗大、一捏成细粉末、反应初期发泡慢、启发慢等一系列问题。 

聚氨酯发泡受施工过程中条件、设备、工艺以及环境温度的影响，聚氨酯反应过程中会出现各种不正常的现象，最终影响泡沫质量问题。现将所有可能出现的情况录如下： 

以下A料代表聚氨酯白料，即组合聚醚；B料代表聚氨酯黑料，即聚合MDI（多异氰酸酯）。 

1、A、B料混合后不发泡：①料温低;②两组分配比不准③A料漏加催化剂;④B料质量低劣;⑤A料漏加发泡剂。

2、聚氨酯硬泡收缩：①A料组分多,使聚氨酯硬泡强度下降引起收缩;②喷枪中料液混合不均,喷雾空气太小,或物料粘度太大;③固化太快,形成较多闭孔;④气体热胀冷缩变形。 

3、聚氨酯硬泡酥脆：①B料组分太多;②水分过多;③工作面温度过低;④B料酸值大,含杂质多;⑤A料阻燃剂加入量过多。 

4、聚氨酯硬泡太软,熟化过慢：①B料组分量小;②A料中锡类催化剂太少;③气温、料温、落料工作面温度低。 

5、聚氨酯硬泡塌泡：①发泡气体产生过速,应降低A料中胺催化剂用量;②A料中匀泡剂失效或有碱性;③催化剂失效或漏加,应补加A料中锡催化剂;④原料中酸值大。 

6、聚氨酯硬泡泡孔粗大：①A料中匀泡剂失效或漏加;②水分多

发泡剂或聚醚中水分);③A、B料搅拌混合不均匀;④B料纯度低,含总氯或酸值高;⑤气体发生速度比凝胶快。 

7、聚氨酯硬泡开裂，或烧心：①物料温度高;②A料催化剂过量;③一次浇注量过大,泡沫过厚;④用水做发泡剂时加入量过多;⑤物料中有金属盐类杂质。 

8、聚氨酯硬泡脱落：①喷涂工作面湿度大,使反应不完全充分,底层泡沫发酥、发脆、呈粉沫状;②被喷工作面不洁,有油污,灰尘太多 

9、聚氨酯硬泡逸出烟：①A料中催化剂用量太高;②A料中聚醚羟值过高;③料温太高等。 

从以上出现的问题分析得知,除客观因素外,A料组分涉及因素较多。在现实生产中,调整粘度、乳白时间、发泡时间、固化时间等主要是调整A料。

聚氨酯硬泡不仅仅是A、B料的混合,要了解生成聚氨酯硬泡的原理及各组分间相互作用,综合各方因素,针对性加以分析,从中判断存在问题,就不难生产出优质聚氨酯硬泡制品。
