随着人们生活水平的提高，在寒冷的冬日享受温暖、在酷热的盛夏享受清凉逐渐成为人们的基本需要。为房子穿上绿色的外衣，可以节约能源，减少能耗。传统的工艺是将EPS、XPS，岩棉，无机保温砂浆等作为隔热保温材料，以减少热量损失，最大限度地节约能源。喷涂硬泡聚氨酯工艺的出现为建筑物隔热保温提供了新的解决方案。喷涂硬泡聚氨酯的无缝喷涂施工工艺具有100%自粘结，防水保温一体化，无冷热桥，防霉防潮，使用寿命长等特点。同时，作为目前已知的保温效果做好的常规保温材料，达到同样的保温隔热效果，聚氨酯的厚度比XPS系统减少30%，比EPS减少50%，提高了空间利用率。

     硬泡聚氨酯保温材料作为目前保温效果最好的外墙保温材料之一，只需2到6厘米的使用厚度就可以在中国大部分地区达到节能65%的要求。喷涂硬泡聚氨酯保温材料是通过专门设备按照特定比例均匀混合、高压喷涂、现场无氟发泡形成的高分子聚合物新型防水保温材料。它拥有连续致密的表层及闭孔率高达95%以上的互联壁高强度蜂窝结构，是防水、保温、隔热、隔气、防腐等多种功能于一体的新型节能材料。

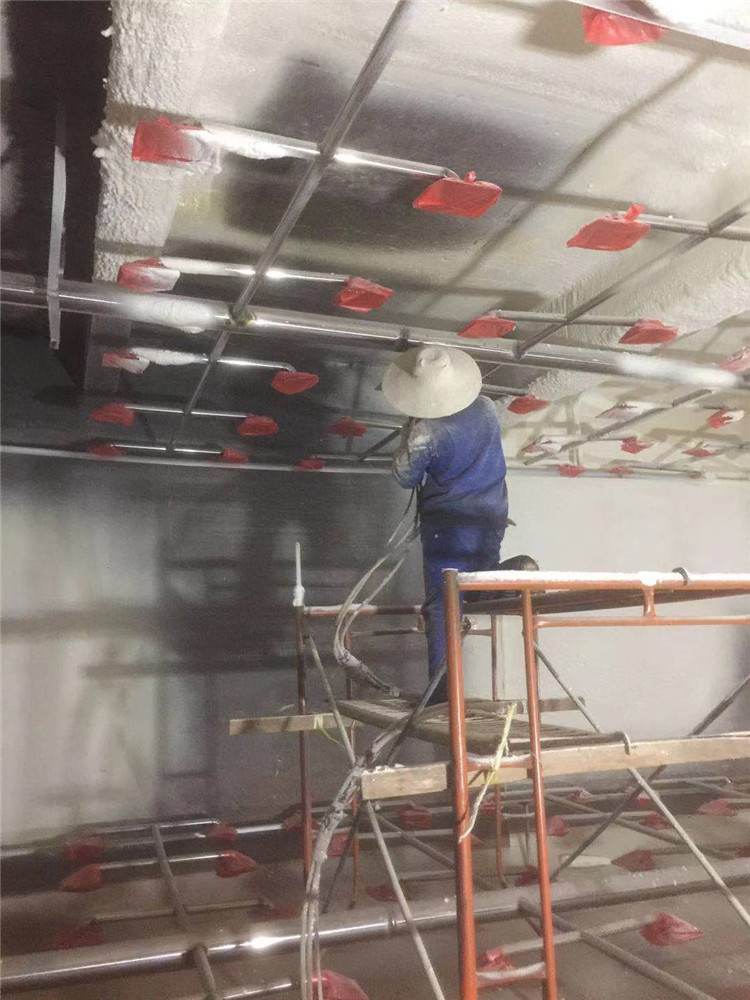

聚氨酯硬泡保温管工艺采用现场发泡技术，施工现场对温度、湿度、风力等外界环境的要求比较高，主要有以下几方面需要注意：

1.温度因素： 喷涂时，现场环境温度和待喷基材表面温度范围应该在 15 ℃ ～ 35 ℃ 。如果温度过低，聚氨酯泡沫和基材的粘接力就会降低，且喷涂硬泡产品的密度就会明显增大；如果温度过高，发泡剂损耗太大，不经济。 

2.基材表面因素： 聚氨酯硬质泡沫是异氰酸酯和组合聚醚双组分混合反应生成的高分子产品，其中异氰酸酯组分很容易和水反应生成脲，如果聚氨酯中脲键含量升高，则泡沫塑料将变脆，泡沫与基材的粘接力降低。因此，要求待喷基材表面清洁干燥，要求无锈、无粉尘、无污染、无潮气。若有露水或霜，应予以去除和干燥。

3.  风力因素： 喷涂作业时，要求风速在 5m /s 以下。因为风速超过 5m /s ，将吹失反应产生的热量，以致影响聚氨酯泡沫快速发泡反应，使产品表面变脆。同时，由于喷涂发泡机将原料混合好后，以雾化状态喷出，如风速过大，将会吹走雾化颗粒，增大原料损耗，污染环境。

近年来，我国大力推广聚氨酯硬泡保温材料，这种综合性能优良的新型外墙保温材料具有独特的优势特性。
