传统屋面防水材料主要有改性沥青油毡、SBS和APP改性油毡、高分子防水卷材和水涂料等。传统的屋面防水材料（如沥青、SBS、APP等）经日光老化后会出现开裂；即材料自身不开裂，也会因混凝土的开裂（由振动、应力、风化等因素引起）而断裂。防水卷材则存在大量接缝，在户外老化作用下会加速渗漏，一旦渗漏很难找到漏点。
用聚脲防水材料进行实验：分别在钢、砼、沥青表面喷涂SPUA弹性防水聚脲材料，将-196℃的液氮距涂层30.5厘米处，喷射到样品表面达30秒，未见涂层任何破坏；当喷射距离减小至10.2厘米时，钢和砼表面的涂层出现轻微裂纹，而沥青表面的涂层却完好无损。另将涂有SPUA聚脲材料的砼样品从1.8米高处自由落下，砼自身被震裂，但SPU弹性防水聚脲材料毫无损坏，并将砼的碎块牢牢地聚集在一起。因SPUA-102弹性防水聚脲材料自身优异的柔韧性、耐老化性和力学强度，即使在混凝土开裂的情况下，聚脲材料不但自身不会断裂，而且还能将混凝土紧紧“抓住”，起到防水和保护作用。SPUA弹性防水聚脲材料特别适用于高档建筑的屋面防水处理，达到“一劳永逸”的目的。

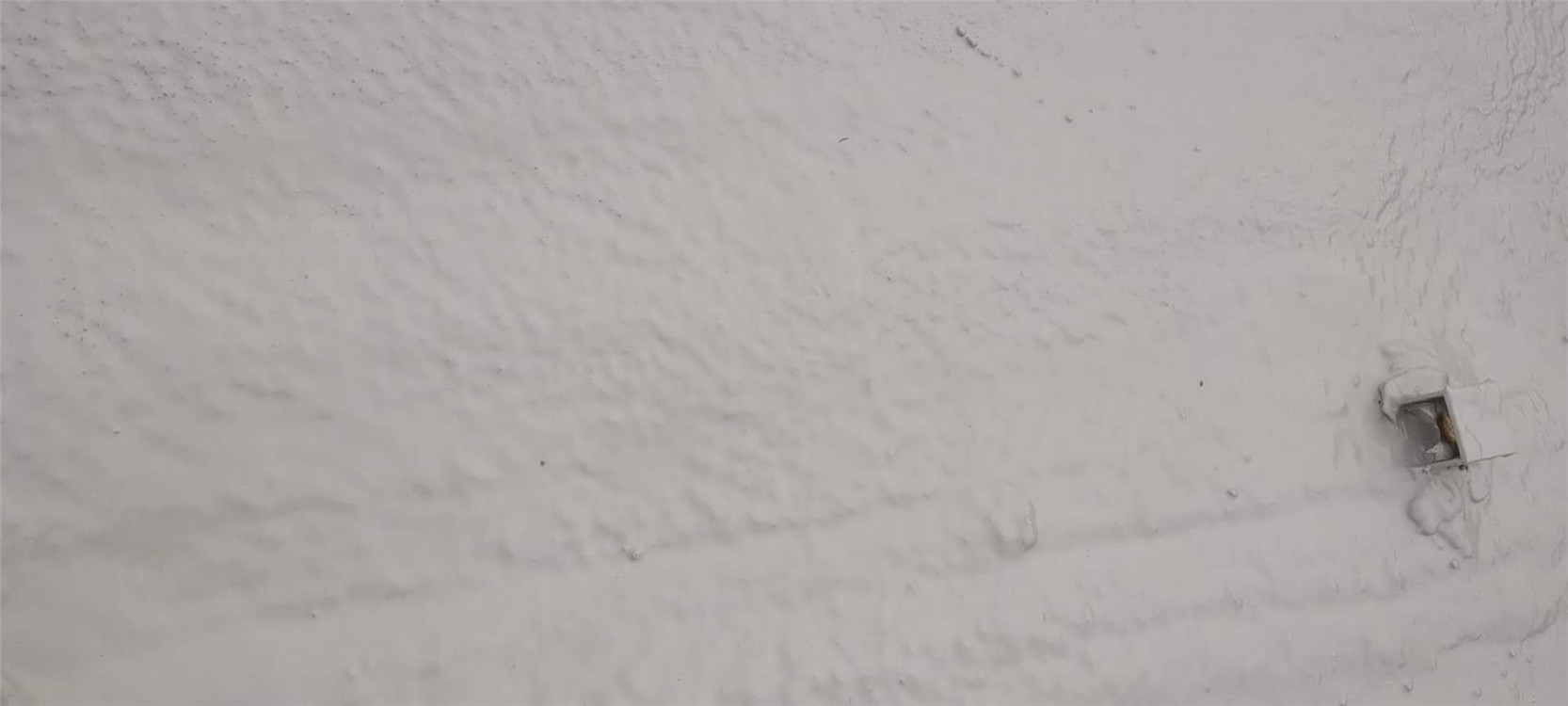

聚脲防水施工步骤：
1.底材处理：旧混凝土应先用腻子对孔洞、裂缝进行修补。混凝土应完全干燥（新制混凝土需水化、干燥28天）后，表面除去疏松的杂质，喷涂1~2道配套的水泥封闭底漆，底漆固化后再进行喷涂施工。
2.涂装方法：施工时使用高温、专用聚脲喷涂机设备。
