由异氰酸酯及组合多元醇（组合聚醚或聚酯）及发泡剂等添加剂，经过反应形成的具有高闭孔率的硬质泡沫。

2.什么是喷涂硬泡聚氨酯?

　　喷涂硬泡聚氨酯是以异氰酸酯(MDI，俗称黑料)和混合发泡剂、催化剂、改性剂、阻燃剂、抗老化剂等多种助剂的多元醇(俗称白料)，通过专门设备按照特定比例均匀混合、高压喷涂、现场无氟发泡形成的高分子聚合物新型防水保温材料。他拥有连续致密的表层及闭孔率高达95%以上的互联壁高强度蜂窝结构，是防水、保温、隔热、隔气、防腐等多种功能于一体的新型节能材料。硬泡聚氨酯在欧美发达国家已经使用了30多年，应用相当普及。

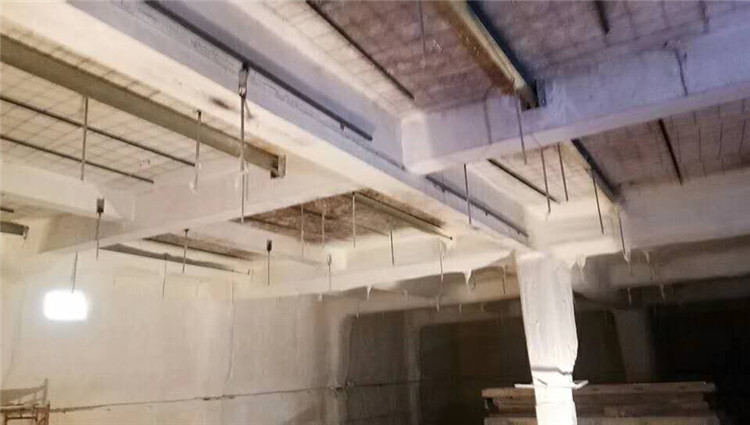

3.为什么选用喷涂硬泡聚氨酯做冷库围护结构的保温材料?

　　a. 导热系数低，使用厚度薄，节约空间

　　b. 无缝接合，不会产生漏冷现象，使用成本低

　　c. 维修方便。巴斯夫低温料配方，可以在冷库运行情况下进行维修施工，不影响正常使用，避免开关冷库消耗能源

　　d. 防酶，防潮

4.喷涂聚氨酯工艺术语解释

①基层

建筑物中外保温系统所依附的构造层。

②界面层

用以改善基层或保温层表面粘结性能的材料所形成的构造层。

③保温层

由保温材料组成，在外保温系统中起保温作用的构造层。

④防护层

抹或贴在保温层上，一般中间夹有增强网，保护保温层，并起防裂、防水和抗冲击作用、在干挂装饰板系统中起防火作用的构造层。

⑤胶粘剂

用于保温板与基层之间的粘结材料。

⑥界面处理剂

由水泥、高分子材料等组成或由各种高分子材料组成的，用以改善保温层表面粘结性能的砂浆或乳液。

⑦抹面胶浆

具有一定变形能力和良好粘结性能，涂抹于保温层表面起防护作用的粘接材料。

⑧玻纤网格布

以玻璃纤维织成的网格布为基布，表面涂覆高分子耐碱涂层制成的网格布，在保温系统中起增强作用。

⑨龙骨

以适当的方式、足够的强度固定于建筑外墙的承重部位，用于挂附保温复合板或装饰板材的骨架。

⑩挂件

将保温板或装饰板材以足够的强度固定于龙骨上的机械固定件。

5.喷涂硬泡聚氨酯的使用寿命是多少?

　　聚氨酯喷涂硬泡优异的化学兼容性，尺寸稳定性，高闭孔率，低吸水率等决定了其较长的使用寿命。

　　硬泡聚氨酯是由多元醇和异氰酸酯两组分混合反应生成的结构稳定，闭孔率高的塑料泡沫。硬泡聚氨酯，性质稳定，和绝大部分化学材料兼容，耐化学腐蚀。

　　硬泡聚氨酯尺寸稳定性好，可以长期在-200℃(液化天然气储罐和管道)至130℃(高压蒸汽热力管道)温度下使用，尺寸改变在1%以下。

　　硬泡聚氨酯具有较高的抗压强度，不易产生受外力破坏导致的聚氨酯保温层穿孔、变薄等问题。

　　聚氨酯本身导热系数稳定，随使用时间的增加，其导热系数值改变很小，稳定在0.024 W/(m?K)左右，系统保温性能不受明显影响。

6.如何选择优质的喷涂硬泡聚氨酯?

　　从原料，成品两方面综合衡量。黑料和白料的质量直接决定着成品质量，而技术和生产实力决定着厂家是否能提供优质可靠的原料产品。知名企业不会采用回收料作为原料生产白料，保证成品质量。同时，技术先进，研发实力雄厚的厂家可以研发生产低导热系数，低闭孔率的喷涂硬泡聚氨酯，成品各方面性能指标都满足并优于国家规范要求。

7.为什么市场上有的喷涂硬泡聚氨酯价格特别低?

　　价格低的喷涂硬泡聚氨酯有两种情况：一种情况是黑料MDI中混入了TDI副产品。TDI和MDI异氰酸酯系列产品，TDI多用来制造软泡聚氨酯。生产TDI时会产生一种残渣状副产品，此副产品若不使用则需焚烧销毁，因此价格极低。在黑料MDI中混入此副产品可大大降低原料成本，但是喷涂硬泡聚氨酯成品则颜色变为暗黄色，泡沫变酥脆，导热系数大幅增加，易吸湿。

　　另一种情况是白料中大量使用回收料。或者是回收过期白料再加工，或者是使用回收料为原料生产白料。回收料的使用会造成成品硬泡聚氨酯密度升高，闭孔率降低，导热系数增加，尺寸稳定性变差。

8.为什么有些冷库使用一段时间后漏冷，制冷机电费增加?

　　冷库保冷需要考虑两个因素，是热交换和湿交换。如果所用喷涂硬泡聚氨酯尺寸稳定性不好以及施工工艺不正确，会造成冷库降温投入使用后喷涂硬泡聚氨酯开裂，形成冷桥漏冷。如果喷涂硬泡聚氨酯闭孔率过低会造成泡沫开孔吸湿，泡沫吸湿后导热系数急速升高，保冷效果大大降低。

9.冷库使用优质的喷涂硬泡聚氨酯可以节约多少电量?

　　以华南地区为例，按全年室外平均温度22℃，冷库温度为-30℃，制冷设备的能耗比为2。一个5,000平方米的冷库采用导热系数为0.022W/(m*K)的喷涂硬泡聚氨酯比采用0.034W/(m*K)的喷涂硬泡聚氨酯每年节约大约66,900 度电，节约35%耗电量。用电量的减少对节约电费以及降低用电高峰期被限电的风险都有积极意义。

10.聚氨酯外墙喷涂较其他工艺的优势？

　　

聚氨酯外墙现场喷涂保温系统与传统的保温材料性能比较，具有以下优势：

一、外墙不开裂，不脱落。

（一）墙体开裂脱落的原因分析：

1、保温材料自身变形应力释放引起外面的饰面层开裂。

2、雨水、雪水进入保温层与墙体之间的空腔，经过冻融造成变形引起饰面层变形、开裂直至脱落。

3、抗裂层本身材料养护不足等造成开裂。

4、材料自身过软（容重低）容易开裂。

（二）聚氨酯与传统材料（挤塑板，聚苯板）之间性能比较：

聚氨酯陈化期（喷涂完成至应力完全释放，不再变形的时间）为24小时，挤塑板陈化期为48天，聚苯板陈化期为24天。

通过材料性能分析：聚氨酯陈化期时间最短，喷涂完成一天后即可进行抹面施工，符合现场条件。而挤塑板，聚苯板生产完成后不可能存放24~48天后粘结到墙体，工期不允许陈化期结束再进行后续施工，所以抹面后由于聚苯板、挤塑板自身材料变形引起饰面开裂。

（三）现场喷涂聚氨酯为满喷，无拼缝、无裂缝渗水，材料与墙体结合为一个整体没有空腔，聚氨酯本身也具有防水功能外面雨雪水无法进入所以不会产生冻融，空鼓。挤塑板、聚苯板采用40%点粘且有拼缝，有空腔，拼缝处渗水后，经过冻融，容易形成空鼓、脱落，裂缝渗水。

（四）聚氨酯容重为35左右，而挤塑板为25，聚苯板为20，材料自身容重过低也导致饰面层开裂、面砖脱落、涂料开裂。

二、粘结强度高。现场喷涂的聚氨酯是100%粘结，挤塑板、聚苯板是40%点粘，所以理论上现场喷涂的聚氨酯的粘结强度是挤塑板、聚苯板粘结强度的5倍。这将有效地防止了保温层的脱落。尤其是瓷砖饰面更应着重考虑粘结强度高的材料。

三、抗裂效果好。①现场喷涂聚氨酯保温系统采用纤维增强防水胶浆，防开裂。系统中的纤维增强防水胶浆是由高强化学纤维、有机高分子聚合物和硅酸盐材料等组成，具有很好的抗裂性能。而传统材料采用的多为刚性砂浆，易导致抹面及涂料面开裂。②现场喷涂聚氨酯基层变形适应性强，能够及时传递和释放变形应力，不脱落、不开裂；

四、防火性能强。聚氨酯具有自熄性和燃烧后炭化的两大优势性能。

聚氨酯的氧指数为26％，防火等级为B2级，达到了国家外墙防火等级的要求。聚氨酯燃烧后炭化，可阻止火焰蔓延；其它的热塑性材料则不同，它们遇高温后会熔化、滴落，故聚氨酯与其它材料相比更耐燃。另外，使用EPS/XPS的保温工程一旦失火，会产生迅速蔓延的火势和持续的高温燃烧，而且EPS/XPS在高温时会释放出有害的气体，这将对建筑物及建筑物内的生命财产带来毁灭性的打击。

五、节点处理容易。硬质聚氨酯泡沫在节点的施工上可以直接喷涂，例如：阴阳角、窗台、女儿墙，而传统保温材料的施工需要现场测量切割，耗工费时，接缝很难拼接严密，容易渗水。

六、无冷热桥现象。传统材料由于不是现场喷涂，容易产生裂缝，从而导致出现冷热桥现象，降低保温效果。

七、载重轻热稳定性能好，保温效果好。聚氨酯导热系数为≤0.024W/（m·K），聚苯板导热系数为≤0.042W/（m·K），挤塑板导热系数为≤0.035W/（m·K）；这就意味着要达到相同的保温绝热效果，后者要比前者厚1.5~2倍。所以使用聚氨酯保温系统的墙体承载力更轻，更安全。

八、防水性能好。聚氨酯为整体性喷涂，无空腔、无接缝，本身闭孔率达95％以上，是优良的防水材料，具有其它保温材料不可比拟的防水优势。挤塑板与聚氨酯同为闭孔性材料，但挤塑板采用现场拼的方法施工，施工后有拼缝，若拼缝处理不好的话，水分易从缝隙流入，使强度下降，从而破坏整个系统。

九、现场喷涂聚氨酯有很好的憎水性。透气性强，能有效避免水蒸气迁移过程中出现墙体内部的结露现象，普通保温材料不存在憎水性。

十、施工速度快。采用先进的美国固瑞克喷涂设备，每个班组每天可喷涂硬质聚氨酯泡沫300㎡以上。

河源汕尾梅州惠州喷涂硬泡聚氨酯保温材料 聚氨酯冷库喷涂保温 聚氨酯外墙保温工程 聚氨酯喷涂厂家 聚氨酯保温 发泡聚氨酯保温
